シールセルポンプ(SM)

時代は変わっても長く愛される
みつわスタンダード。

自吸式スラリーポンプ

FC200・HiCr・SCSの材質が選べるみつわのスタンダード機種。
産業排水処理設備の活性汚泥・凝集汚泥・消石灰スラリー用ポンプの定番。

用途に応じた二つの選択肢。

横型ベルト駆動式

Model 2SM-LB

直結型カップリング駆動式

Model 2SM

特徴

移送液に合わせた材質選定が可能

  • 移送液に合わせて、接液部材質選定が可能。[FC200・SCS・HiCr]

優れた自吸性能により、多用途でポンプ使用が可能

  • 押込運転・自吸運転等の様々なシチュエーションで使用が可能。
  • 吸上運転時の自吸タンク・フート弁等の付帯設備が不要。
  • 二重ボリュート構造により気水分離機能があり、空気の混入にも強い。

無注水型ダブルメカニカルシール(オイル封入式)の標準採用

  • ポンプの心臓部である軸封部にダブルメカニカルシールを採用し、軸封部からの液漏れを防止。
  • 軸封部への注水が不要なので、ランニングコスト削減はもちろん余分な廃液は出ません。※液温が高い(60℃以上)・スラリー粒子が過小(10μm以下)の場合は、外部注水が必要です。別途、メーカーまでご相談ください。

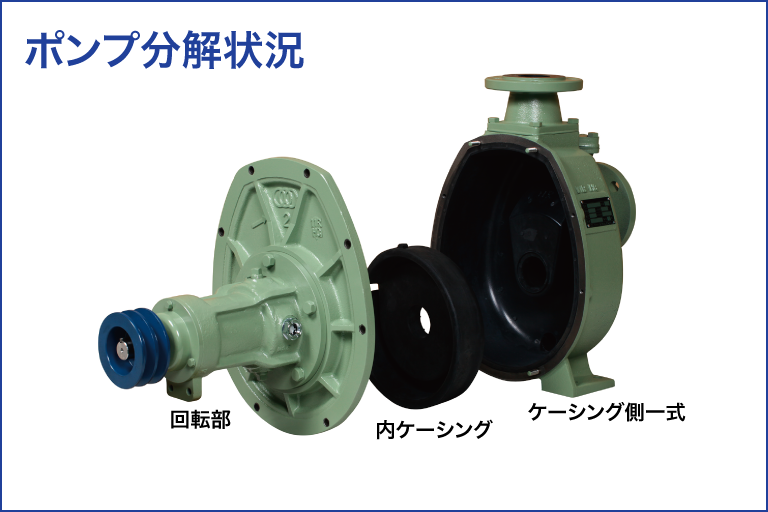

バックプルアウト(Back・Pull・Out)方式によりメンテナンス性向上

  • 配管を外さずに、回転部(メカニカルシール・インペラー等)の部品交換が可能。

主な用途

  • 各種スラリー液(消石液・セラミック・フェライト・他)の移送及び循環用
  • 工場排水処理設備の原水移送・活性汚泥返送・凝集汚泥引抜 他
  • 雑排水・工程排水・洗浄排水・ピット排水等 排水関連全般

標準仕様

基本情報

ポンプ構造 自吸式遠心渦巻式スラリーポンプ
フランジ規格 JIS10K 相当
構造 インペラー セミオープン
軸封 ダブルメカニカルシール
シール水 オイル封入(無注水)
軸受 玉軸受(グリス密閉ZZ型)
駆動方式 Vベルト・直結カップリング
付属品
  • ベース
  • 安全カバー
  • (フランジカップリング)
  • (Vプーリー・Vベルト)
電源 三相
電圧 200V級/400V級
設置場所 屋外/屋内

材質

SM series SMC series SM(S) series SMS series
ケーシング FC200 SCS14
インペラー FC200 HiCr SCS14
対摩板 FC200 HiCr SCS14
シャフト S45C SUS316
パッキン類 NBR
メカニカルシール SiC×SiC/NBR

※口径80mm・100mmのステンレス仕様は受注生産品となりますので、別途お問い合わせください。

設計データ

ポンプ仕様

ポンプ口径

  • SM series
    40・50・65・80・100・150mm
  • SMC series
    40・50・65・80・100・150mm
  • SM(S) series
    40・50・65・80・100・150mm
  • SMS series
    40・50・65mm

揚水量

  • SM series
    0.03〜3.5㎥/min
  • SMC series
    0.03〜3.5㎥/min
  • SM(S) series
    0.03〜0.55㎥/min
  • SMS series
    0.03〜0.55㎥/min

全揚程

  • SM series
    〜35mH
  • SMC series
    〜35mH
  • SM(S) series
    〜35mH
  • SMS series
    〜35mH

動力

  • SM series
    0.75〜18.5kW
  • SMC series
    0.75〜18.5kW
  • SM(S) series
    0.75〜7.5kW
  • SMS series
    0.75〜7.5kW

最大吸込揚程

1.5SM type 2SM type 2.5SM type 3SM type 4SM type 6SMZ2 type
0℃ -4m -5m
20℃ -4m -5m
40℃ -4m
60℃ -2m
80℃ ±0m

※吸込配管全長はMAX8mとなります。

最大通過粒径

最大通過粒径

  • 1.5SM type
    φ5mm
  • 2SM type
    φ8mm
  • 2.5SM type
    φ8mm
  • 3SM type
    φ11mm
  • 4SM type
    φ11mm
  • 6SMZ2 type
    φ14mm

※「○○SM-H」については別途ご確認ください。

移送液対応範囲

SM series SMC series SM(S) series SMS series
スラリー濃度 ≦30w%
活性汚泥濃度 ≦30.000mg/ℓ
粘性 ≦300Pa・s
液温度
吸上運転 ≦60
押込運転 ≦80

選定表

横型ベルト駆動式

50Hz

横型ベルト駆動式(50)Hz選定表

60Hz

横型ベルト駆動式(60)Hz選定表

直結型カップリング駆動式

50Hz

直結型カップリング駆動式(50)Hz選定表

60Hz

直結型カップリング駆動式(60)Hz選定表

外形寸法図

横型ベルト駆動式

横型ベルト駆動式外形寸法図 横型ベルト駆動式外形寸法図

直結型カップリング駆動式

直結型カップリング駆動式外形寸法図 直結型カップリング駆動式外形寸法図
