スルーセルポンプ(SMO)

“詰まらせない”ことに
すべてを捧げた究極のポンプ。

自吸式無閉塞型スラリーポンプ

独自の特殊二枚羽根インペラーにより、異物・長尺物の閉塞を解消。
汚水・汚泥処理設備の汚泥引抜ポンプに多数採用。

用途に応じた二つの選択肢。

横型ベルト駆動式

Model 2SMO-LB

可搬式ベルト駆動式

Model 2SMO-LB

特徴

特殊二枚羽根インペラーにより、異物・長尺物の閉塞を解消

最大通過粒経

  • 2SMO-LB(MB)・・・・・φ15mm
  • 2.5SMO-LB(MB)・・・・・φ20mm
  • 3SMO-LB・・・・・φ25mm

優れた自吸性能により、多用途でポンプ使用が可能

  • 押込運転・自吸運転等の様々なシチュエーションで使用が可能。
  • 吸上運転時の自吸タンク・フート弁等の付帯設備が不要。
  • 二重ボリュート構造により気水分離機能があり、空気の混入にも強い。

無注水型ダブルメカニカルシール(オイル封入式)の標準採用

  • ポンプの心臓部である軸封部にダブルメカニカルシールを採用し、軸封部からの液漏れを防止。
  • 軸封部への注水が不要なので、ランニングコスト削減はもちろん余分な廃液は出ません。※液温が高い(60℃以上)・スラリー粒子が過小(10μm以下)の場合は、外部注水が必要です。別途、メーカーまでご相談ください。

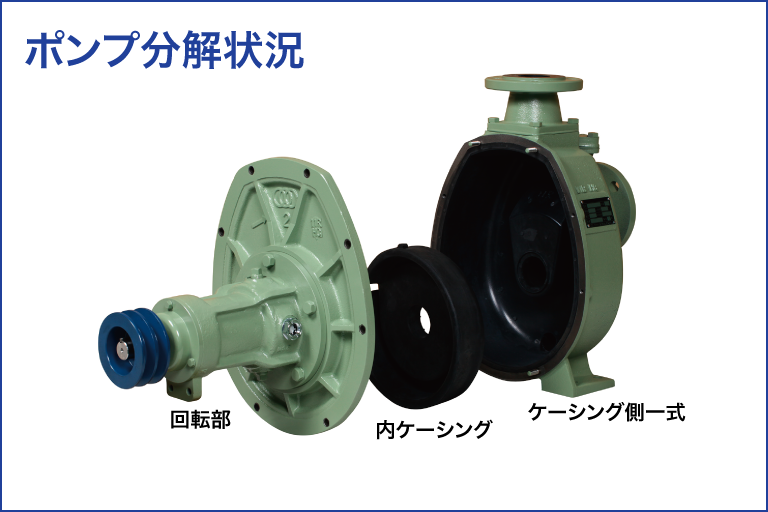

バックプルアウト(Back・Pull・Out)方式によりメンテナンス性向上

  • 配管を外さずに、回転部(メカニカルシール・インペラー等)の部品交換が可能。

主な用途

  • 農業集落排水処理施設(JARUS)の汚泥引抜用
  • し尿処理場(後工程)の汚泥循環・汚泥移送用
  • 雑排水・工程排水・洗浄排水・ピット排水等 排水関連全般
  • 精練工場のエッチング排水用
  • 医薬品実験棟の排水移送用

標準仕様

基本情報

ポンプ構造 自吸式遠心渦巻型無閉塞型ポンプ
フランジ規格 JIS10K相当
構造 インペラー 特殊二枚羽
軸封 ダブルメカニカルシール
シール水 オイル封入(無注水)
軸受 玉軸受(グリス密閉ZZ型)
駆動方式 Vベルト
付属品
  • ベース
  • 安全カバー
  • Vプーリー
  • Vベルト
電源 三相
電圧 200V級/400V級
設置場所 屋外/屋内

材質

2SMO SMO(S) SMOS
ケーシング FC200 SCS13
インペラー FC200 SCS13
シャフト SUS316
パッキン類 NBR NBR or FKM
メカニカルシール SiC×SiC/NBR SiC×SiC/NBR or FKM
備考 標準仕様 特別仕様 特別仕様(2SMOのみ)

設計データ

ポンプ仕様

ポンプ口径

  • 2SMO-LB
    50×50mm
  • 2.5SMO-LB
    65×65mm
  • 3SMO-LB
    80×80mm

揚水量

  • 2SMO-LB
    0.06〜0.36㎥/min
  • 2.5SMO-LB
    0.1〜0.56㎥/min
  • 3SMO-LB
    0.2〜0.8㎥/min

全揚程

  • 2SMO-LB
    〜18mH
  • 2.5SMO-LB
    〜18mH
  • 3SMO-LB
    〜16mH

動力

  • 2SMO-LB
    1.5〜3.7kW
  • 2.5SMO-LB
    2.2〜5.5kW
  • 3SMO-LB
    2.2〜5.5kW

最大吸込揚程

2SMO-LB 2.5SMO-LB 3SMO-LB
0℃ -5m
20℃ -5m
40℃ -4m
60℃ -2m
80℃ ±0m

※吸込配管全長はMAX8mとなります。

最大通過粒径

最大通過粒径

  • 2SMO-LB
    φ15mm
  • 2.5SMO-LB
    φ20mm
  • 3SMO-LB
    φ25mm

移送液対応範囲

2SMO-LB 2.5SMO-LB 3SMO-LB
スラリー濃度 ≦10w%
活性汚泥濃度 ≦30.000mg/ℓ
粘性 ≦300Pa・s
液温度
吸上運転 ≦60
押込運転 ≦80

選定表

横型ベルト駆動式

50Hz

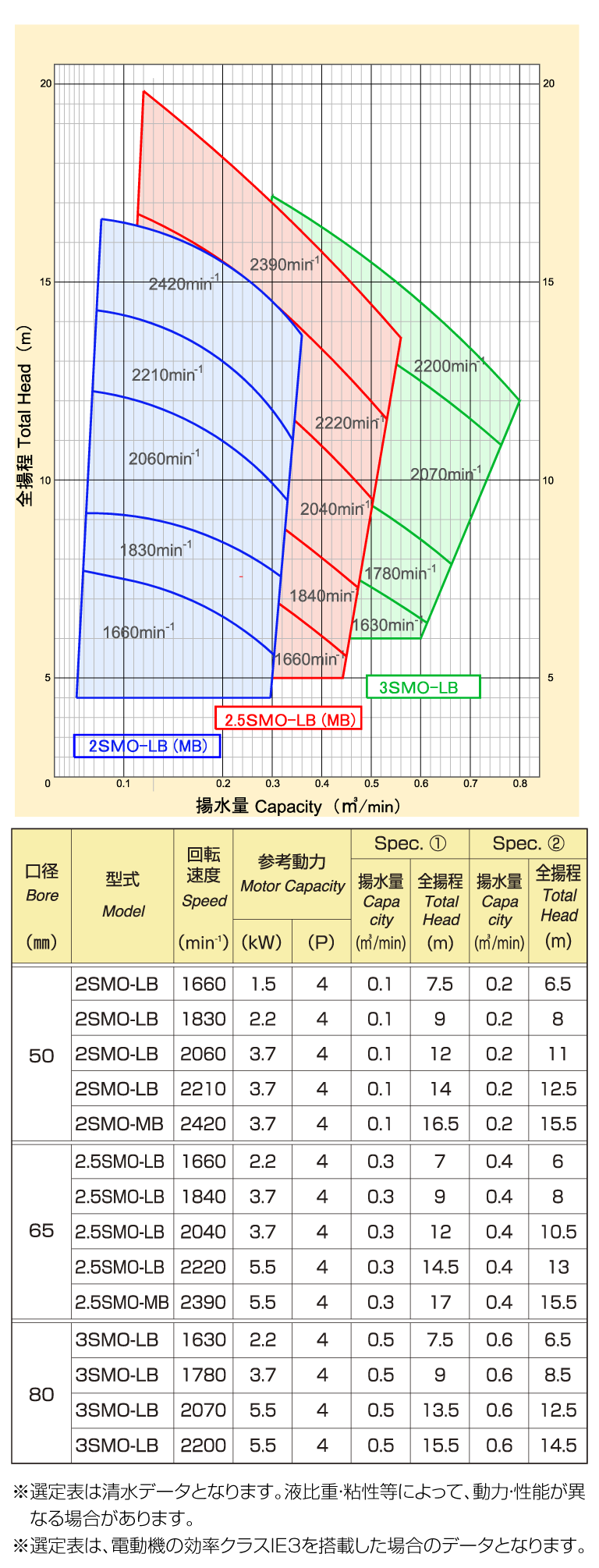

横型ベルト駆動式(50)Hz選定表

60Hz

横型ベルト駆動式(60)Hz選定表

可搬式ベルト駆動式

50Hz

可搬式ベルト駆動式(50)Hz選定表

60Hz

可搬式ベルト駆動式(60)Hz選定表

外形寸法図

横型ベルト駆動式

横型ベルト駆動式外形寸法図 横型ベルト駆動式外形寸法図

可搬式ベルト駆動式

可搬式ベルト駆動式外形寸法図 可搬式ベルト駆動式外形寸法図
