はじめに 安全上の注意事項をご説明致します。
はじめに
このメンテナンスガイドでは、みつわポンプ製品を安全にメンテナンス頂くためのガイドを示したものです。
本文の主な内容は、ポンプのメンテナンス・運転の取扱手順および確認事項です。
ポンプメンテナンス・運転の作業前に必ずお読み頂き、記載事項をお守りください。
なお、より良い製品をお届けするため、常に改良を心がけています。
このため実際の製品と多少異なる場合がありますのでご了承ください。
安全上のご注意
このメンテナンスガイドでは、製品を安全に正しくご使用頂き、あなたや他の人々への危害や財産の損失を未然に防止する為に、下記の絵表示をしております。内容をよく理解してから本文をお読みください。
- 取扱を誤った場合、使用者が死亡または重症を負う危険の生じることが予想される場合
- 取扱を誤った場合、使用者が軽傷または物的損傷を負うことが想定される頻度が高い場合
- 取扱を誤った場合、使用者が障害または物的損傷を負うことが想定される場合
- 取扱を誤った場合、機械の損傷を起こすことが想定される場合
要注意事項
電動機の電気配線をする際は、ベルト（カップリングボルト）を取り付ける前に、電動機単独で回転方向を確認してください。（回転方向はポンプに記載されています）
- 据付・配管完了後、必ずプーリー（カップリング）の芯出調整を行って下さい。
- ポンプを運転する前に必ず安全カバーを取り付け、運転中は不用意に安全カバーに触れないでください。
- 新品のベルトを取り付けた場合、ベルトが伸びることがありますので、15～30日程度で必ず張り具合を確認し、必要に応じて張り調整を行ってください。
- 締切運転禁止！（吐出配管・吸込配管のバルブを全閉にした状態で長時間ポンプを運転すると、ポンプ内の揚液の温度が異常上昇し、ポンプの各部品が損傷することがあります。また、配管の閉塞も同様に避けてください。）
1.セット品からの外し方 セット品からの外し方をご説明致します。
単体
準備中です。
回転部
準備中です。
2.分解方法 製品の分解方法をご説明致します。
ケーシング側
- 対応機種
- シールセルポンプ(SM型)
回転部
- 対応機種
- シールセルポンプ(SM型)
3.組立方法 製品の組立方法をご説明致します。
ケーシング側
- 対応機種
- シールセルポンプ(SM型)
回転部
- 対応機種
- シールセルポンプ(SM型)

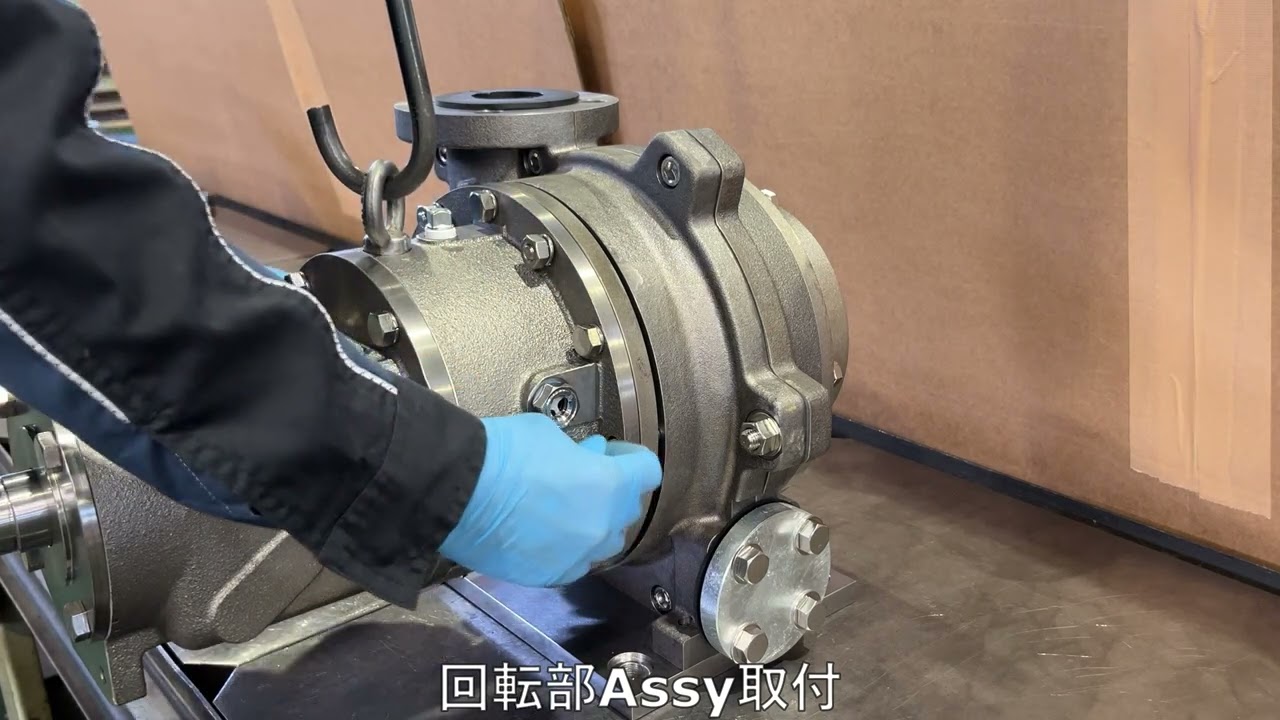

メカニカルシール組付動画
注意事項
-
メカニカルシール本体やメカニカルシール室内に汚れや異物が混入している場合、早期シール洩れの原因となりますのでご注意ください。
特に端面（標準はSiC）は傷付き易い為ご注意ください。 - 動画では組付け時の挿入をしやすくする為、オイルを使用しております。 メカニカルシールの材質等によってはオイルは使用できずエチレングリコール等の他の液体を使用する場合もございますので、必ず仕様をご確認ください。
- 動画中ではスムーズに組付を行う為、端面に触れない寸法の塩ビ配管等を使用しておりますが、塩ビ配管がなくても組付は可能です。
- 上記動画は、型式2SMの標準品のメカニカルシール(SiC×SiC/NBR)となります。ご使用のポンプと径や材質等が異なる場合もございますので必ず仕様等をご確認ください。(ex/EPDM⇒潤滑油の代わりにエチレングリコールを使用/高圧メカの場合クッションリングの設置に寸法確認が必要等)
- 尚、詳細については、上記「組立方法」のPDF(3S-2S2-7～)を参照ください。
事前準備
- ケーシングカバー、ベアリングケースは綺麗に清掃してください。
- ケーシングカバーに№15.Oリングを取り付けてから組立動画をご参照ください。
4.セット品への組付け方法 セット品への組付け方法をご説明致します。
単体
準備中です。
その他資料
準備中のものやこの他の機種につきましては、随時追加予定となります。
